Hibridna vozila (HEV), u daljnjem tekstu “hibridi”, se prvenstveno po načinu rada dijele u dvije skupine: serijske i paralelne.

Serijski hibrid se sastoji od motora s unutarnjim sagorjevanjem na neko tekuće pogonsko gorivo koje pogoni električni generator. Generator stvara električnu energiju koja može puniti bateriju i/ili napajati električni motor koji direktno pokreće vozilo. Motor s unutarnjim sagorjevanjem nikako ne može direktno mehanički pokretati vozilo nego samo indirektno putem električne energije.

Paralelni hibrid se sastoji od motora s unutarnjim sagorjevanjem koji na neko tekuće gorivo preko svoje mjenjačke kutije (getribe) pogoni vozilo, ali isto tako ima i električni motor, koji preko svoje mjenjačke kutije (getribe) može pogoniti vozilo. Oni mogu pogoniti vozilo svaki zasebno ili zajedno udruženim snagama ukoliko je potrebno više snage (momenta) na kotačima. Motor s unutarnjim sagorjevanjem ne može direktno proizvoditi električnu energiju i puniti bateriju ako istu ima.

U oba slučaja (serijski i paralelni hibrid), motor s unutarnjim sagorjevanjem koristi tekuće gorivo (benzin, dizel, vodik, plin), pa čak i gorive ćelije na vodik ili može biti plinska turbina kakva se nalazi u nekim tenkovima i mlaznim avionima. Ne mora nužno biti Otto motor. Na neki se način radi o konverziji tekućeg ili plinovitog goriva u električnu energiju.

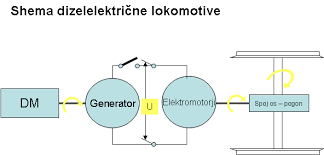

Najpoznatiji slučaj serijskog hibrida je dizelska lokomotiva. To je ujedno i najstariji hibrid. Dizelski agregat pokreće veliki elektrogenerator koji stvara trofaznu električnu energiju. Električna energija preko tiristorskog upravljanja pokreće veliki Teslin električni trofazni asinkroni motor koji direktno preko određenog prijenosnog omjera pokreće kotače vlaka.

Kako neko vozilo uopće postane hibridno vozilo? Proizvođači su mudro radi uštede u proizvodnji, cijeli hibridni sklop smjestili u kućište mjenjačke kutije (getribe), tako da se na proizvodnoj traci vrlo jednostavno vozilo može dovršiti kao klasično benzinsko/dizelsko ili hibridno postavljanjem hibridne mjenjačke kutije (umjesto klasične mjenjačke kutije) i dodatkom popratne elektronike i baterije. Postoje neki izuzeci od ovog pravila gdje je pojedini model zaista rađen kao baterijsko električno vozilo (BEV) odnosno plug-in električno hibridno vozilo (PHEV) i ne postoji isti model sa klasičnim pogonom bez EV dijela (npr BMW i3, i8).

U auto-industriji je najpoznatiji serijski plug-in hibrid BMW i3. Iako je BMW i3 prije svega baterijsko električno vozilo (BEV) postoji opcija za produžavač autonomije  (Range Extender). To je mali benzinski agregat s elektrogeneratorom, koji će se upaliti i puniti bateriju kad se isprazni ispod nekog nivoa, a ako nije dostupna utičnica za punjenje baterije. Benzinski motor ne može direktno pogoniti automobil.

Najpoznatiji paralelni plug-in hibrid je BMW i8. On na zadnjoj osovini ima turbobenzinski motor uparen s robotiziranom automatskom getribom koja pogoni vozilo. Isto tako na prednjoj osovini ima električni istosmjerni (BLDC) motor bez četkica koji se pogoni putem velike baterije. Automobil se može voziti isključivo na struju dok ima energije u bateriji, a može se voziti i isključivo na benzin. Kad je potrebno više snage za snažnije ubrzanje, mogu se istovremeno koristiti i benzin i struja. No benzinski motor ne može direktno puniti bateriju dok vozilo stoji na mjestu. Baterija se može puniti samo indirektno preko kotača dok je vozilo u pokretu ili na punionici za električne automobile. Slične paralelne hibride imamo i kod Peugeot vozila, gdje prednju osovinu pokreće dizelski motor sa automatskom getribom, a zadnju osovinu BLDC električni motor s baterijom.

Postoje i ostali hibridni automobili koji vješto mješaju načine rada i mogu raditi i kao paralelni i serijski hibrid, a sve prema potrebi u određenom trenutku. Najpoznatiji među njima i koji su prvi izašli na tržište su Toyota hibridni automobili sa Toyota-AISIN E-CVT hibridnim sklopom odnosno, nazovimo ju, mjenjačkom kutijom (getribom). Više o toyota hibridima možete pročitati OVDJE.

Odakle zaista potječe Toyota-AISIN E-CVT tehnologija? Oko patenta je između Toyote i Forda bio vođen spor, jer se čini kako je patent odnosno ideju za hibridnu tehnologiju korištenjem dva elektromotora-generatora i planetarom između njih davno nacrtao jedan Fordov inženjer tijekom naftne krize u 20. stoljeću. No Ford tada nije imao niti znanja niti tehnologije da taj patent “dovede na cestu” tako da je dugo ostao “zakopan” među patentima dok isti Toyota nije komercijalizirala 1997. godine. Sudski spor je riješen izvan suda gdje je Toyota dozvolila korištenje Fordu svoje E-CVT tehnologije, a Ford je zauzvrat Toyoti dao tehnologiju turbo dizela koji su korišteni u nekim modelima. Tako se u Ford Mondeo, Ford C-MAX, Ford Fusion i Ford Escape može naći Turbo dizel sparen sa AISIN E-CVT hibridnim sklopom.

Kako je Toyota Prius početkom 21. stoljeća dobivala na sve većoj popularnosti, tako je i Chevrolet odnosno GM htio dio toga kolača. “Ukrali” su Toyotinu izvedbu E-CVT, no na propisno američki način ju zakomplicirali dodavši nekoliko planetara sa lamelicama iz automatskih mjenjača i napravili pravi dragulj hibridne industrije koji se ugrađivao u Chevrolet Volt (2011-2015.) (Opel Ampera) sa 4ET50 hibridnom mjenjačkom kutijom.

Postoje dvije generacije njihovog hibridnog sklopa i nisam potpuno siguran ima li samo druga generacija sve ili obje, no ono što ju krasi i čini draguljem među hibridima je sljedeće:

Isto kao i kod Toyote, njihova getriba ima 2 elektromotora-generatora gdje je jedan vrlo jak, oko 150 ks, a drugi nešto slabiji, oko 60 ks. Režim rada u kojem jači elektromotor pogoni automobil dok mu slabiji elektromotor radi prijenosni omjer kao e-CVT u Toyoti je osnovni način pogona.

Lamelicama (kočnicama) i planetarima se može prebaciti u režim da jači elektro motor direktno pogoni vozilo, a slabiji elektromotor bude spojen na benzinski motor kao elektro-generator.

Također, benzinski se motor može spojiti direktno na diferencijal i tako pogoniti kotače.

I što je onda nedostatak kod tako dobre izvedbe? Upravo kompliciranost iste gdje je pouzdanost mjenjačke kutije jako srušena, te su samim povećanjem dijelova i mase povećani i gubici u tom prijenosu, a time i potrošnja goriva u hibridnom modu rada.

Iz nekog razloga Amerikanci nisu znali kopirati Atkinsonov ciklus u svome modelu, te nakon što je potrošena ogromna baterija od 18 kWh, automobil bi u benzinsko-hibridnom režimu u istim uvjetima trošio puno više nego Toyota Prius. Po tome “ispada” kako je Prius puno efikasniji.

Isto se tako iz nekog razloga automobil nije mogao pokrenuti ako je baterija potpuno izgubila kapacitet, jer ispod određene brzine benzinski motor nije direktno mogao pogoniti auto.

Moj prvi izbor prilikom kupovine hibridnog vozila je bio upravo Chevrolet Volt. No kako sam se informirao o njemu, saznao sam da kada se baterija pokvari, automobil postaje neupotrebljiv i mora se mijenjati kompletna, vrlo skupa velika baterija od 18 kWh (nova baterija je oko 15.000 eura kod ovlaštenog servisera) što nije slučaj kod Toyote hibrid. Toyota će nakon što je baterija potpuno izgubila kapacitet i dalje moći “voziti”, ali kao obični benzinski automobil uz povećanu potrošnju goriva. Kako Toyota Prius ima malenu i relativno jeftinu bateriju, koja se još jeftinije može reparirati, ipak sam odabrao Lexus hibrid baziran na Toyota Prius tehnologiji.

Nadogradnje Toyotine E-CVT na Lexus način. Iako samostalni brand u auto-industriji, Lexus je u biti luksuzna Toyota (Lexus doslovno znači Luxury EXport USa). Ipak, iako Lexus posuđuje tehnologiju Toyote, istovremeno razvija i svoju. Lexus je poznat po avangardnom dizajnu gdje je recimo prvi u svijetu predstavio luksuzne aute sa kratkim LED svjetlima. Poređenje modela ove dvije marke možete pročitati OVDJE.

Lexus prevenstveno radi luksuzne limuzine (sedane) koji su namjenjeni za auto-put, a tu znamo da E-CVT pri većim brzinama ima svoje mane, Tako da su Lexus inženjeri došli do ideje “staging” E-CVT odnosno, prije nego se E-CVT spaja na diferencijal su između dodali automatsku mjenjačku kutiju sa planetarima i lamelicama (kočnicama) i to sa 2, 3, ili 4 stupnja prijenosa (ovisno o generaciji stage E-CVT). Tako bi se E-CVT mogao usporiti i rasteretiti i na većim brzinama. Istina, malo su smanjili pouzdanost automobila no povećali su udobnost i maksimalnu brzinu.

Znači radi se o sedanima sa zadnjim pogonom poput IS300h, RC300h, GS450h, LS500h, i LC500h.
Danas u moderno doba ljudi vole čuti ona brza šaltanja robotiziranog mjenjača sa dvije spojke i 6, 7, ili 8 brzina. Kako bi Lexus dokazao da je E-CVT superioran hibridni mjenjač, po prvi su puta napravili multi stage E-CVT sa 4 stepena prijenosa koji oponaša desetobrzinski robotizirani mjenjač i predstavili ga u Lexus LC500h (LS500h) sa 3,5 litara V6 i ukupno 370 ks. Kako ubrzava pogledajte na snimci:

Ovime završavamo priču o hibridnim mjenjačima koji se ponašaju kao CVT (Continus Variable Transmision) i idemo vidjeti druge proizvođače i njihove izvedbe hibridnih sklopova odnosno mjenjača.

Jedan od vrlo popularnih plug-in hibrida je Mitsubishi Outlander PHEV. Isti ima 12 kWh bateriju i ukupno 190 ks električnih motora na prednjoj i zadnjoj osovini. No, kako baterija nije dovoljno jaka da isporuči 140 kW energije tu u pomoć priskače 2,0-litreni benzinski motor sa 117 ks. Outlander PHEV je prvenstveno BEV. I tako se i vozi. No kada je potrebna sva snaga ili je baterija pri kraju, tada postaje serijski hibrid gdje benzin generira električnu energiju za BLDC električne motore. Iznimno, postoji jedan paralelno-hibridni režim na auto-putu gdje getriba može ukopčati benzinski motor na prednje kotače, ali u samo jednom stupnju prijenosa koji je ekvivalent petom stupnju prijenosa na ručnom mjenjaču. Isto tako vlasnici Outlandera PHEV prijavljuju neki problem sa programskom podrškom za battery managment system (BMS) gdje baterija neočekivano gubi kapacitet.

Dalje imamo ostale hibride. Oni se oslanjaju na robotizirani mjenjač sa dvije spojke u narodu takozvani DSG, koji je sada još malo zakompliciran dodatnom trećom spojkom i jednim BLDC električnim motorom.

Električni motor može biti slabiji 50 V pa onda to zovemo light ili lagani hibrid, a može biti i normalni jači motor na 200 V ili više, pa to onda zovemo hibrid ili plug-in ako je veća baterija u pitanju.

Takve hibridne mjenačke kutije koriste svi iz porodice VAG koncerna: VW, Audi, Seat, Škoda. Mislim da nešto slično koriste i Hyundai, Kia i Honda.

Uglavnom kad se pojavila VW Bora hibrid s tim robotiziranim mjenjačem s tri lamele i 1.4 TSI, malo sam pratio recenzije vlasnika na YouTubeu, oduševljeno, dok se getriba nije raspala na točno 100.000 km. Znajući koliko je DSG osjetljiv i kompliciran, nisam ih dalje pratio jer nema smisla trošiti vrijeme na tu tehnologiju…

BMW i Mercedes hibridi su imali BLDC električni motor na kardanu, a ne znam koriste li u zadnje vrijeme i robotizirani mjenjač s tri spojke.

Zaključak

Ako kupujem novi automobil, naravno hibrid s većom baterijom i plug-in opcijom jeste plus. Ali, isto tako veliki je minus njena reparacija ili zamjena i ako kupujete rabljeni hibridni automobil, prvo istražite ima li tih baterija ispravnih za kupiti na eBayu i po oglasnicima te kolika je njihova cijena. Način na koji možete provjeriti koji model ima kvalitetne baterije koje se ne kvare i ne gube kapacitet, je njihova dostupnost na eBayu i sličnim oglasnim mjestima. Modeli koji imaju loše baterije neće ni imati dostupnih polovnih (ispravnih) baterija za kupiti.

Ako pak kupujete novi hibrid i proizvođač daje garanciju na bateriju, nemojte to opet shvatiti olako, jer garancija vrijedi samo ako se auto stalno servisira u ovlaštenom servisu.

Kakav god hibrid bio, bolji je od nehibridnog automobila. Kao prvo, smanjit će jako zagađenje i potrošnju u gradu u uvjetima kreni-stani na semaforu, što mu i jeste prvenstveno namjena.

No moj savjet je očit. Samo Toyota ili Lexus hibrid, novi ili rabljeni, jer su najefikasniji hibridi sa najjeftinijim održavanjem. A ostalima želim sreću u izboru njihovog najdražeg ljubimca na četiri kotača!

Mr sci. Goran Jurković, dipl. ing. eth.

Uredio: Pavle Barta
